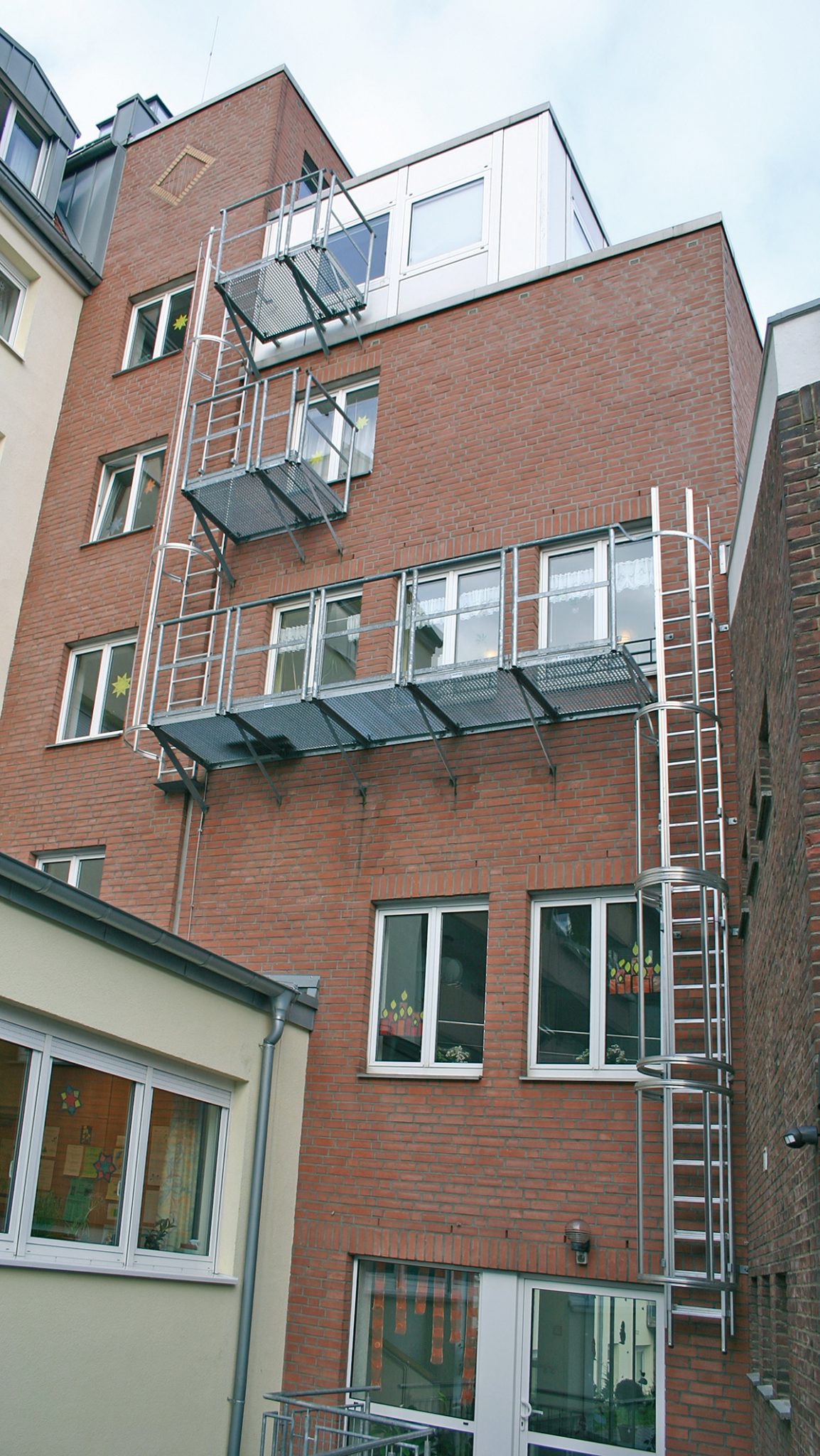

KRAUSE Ortsfeste Steigleiter an baulicher Anlage, mehrzügig, nach DIN 18799-1
Wichtig – folgende Vorgaben sind zu beachten:
+ Ab 5 m Steighöhe muss, soweit baulich möglich, ein Rückenschutz vorhanden sein.
+ Ab 10 m Steighöhe ist die Steigleiter versetzt auszuführen.
Die maximale Länge eines Leiterzuges darf 10 m nicht überschreiten.
+ Ist aus baulichen Gründen eine Versetzung nicht möglich, so kann die Leiter auch einzügig über 10 m ausgeführt werden. Die Umsteigeplattform ist durch den klappbaren Zwischenboden zu ersetzen.
+ Für seitliche Überstiege können die Leiternteile höher geführt werden.
+ Wenn die Spaltgröße am Ausstieg größer als 75 mm ist, zur Spaltverkleinerung den Ausstiegstritt mit bestellen.
+ An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte Geländer erforderlich, siehe DIN EN ISO 14122-4.
Beschreibung
SteigLeiter, mehrzügig nach DIN 18799-1 mit Rückenschutz (Personenkreis A = Höhe der Leiternabschnitte max. 6,0 m)
| Steighöhe bis ca. m | 10,92 | 11,76 | 13,16 | 14,00 | 15,12 | 15,96 | 16,80 | 17,64 | 18,76 | |
| Leiternlänge incl. Ausstiegsholm ca. m | 12,02 | 12,86 | 14,26 | 15,10 | 16,22 | 17,06 | 17,90 | 18,74 | 19,86 | |
| Stahl, verzinkt | Art.-No. | 836007 | 836014 | 836021 | 836038 | 836045 | 836052 | 836069 | 836076 | 836083 |
| Aluminium | Art.-No. | 838568 | 838575 | 838582 | 838599 | 838605 | 838612 | 838629 | 838636 | 838643 |
| Leiternteil 1,96 m | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | |
| Leiternteil 2,80 m | 4 | 3 | 3 | 2 | 3 | 4 | 3 | 6 | 2 | |
| Leiternteil 3,64 m | – | 1 | 2 | 3 | 2 | 2 | 3 | 1 | 5 | |
| Ausstiegsholm | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| Maueranker starr (Abstand 200 mm) | 18 | 18 | 26 | 26 | 28 | 28 | 28 | 30 | 36 | |
| Rückenschutzbügel, Ø 700 mm | 8 | 9 | 10 | 11 | 11 | 12 | 13 | 14 | 15 | |
| Rückenschutzstrebe, Länge 3000 mm | 19 | 24 | 26 | 26 | 31 | 31 | 31 | 31 | 39 | |
| Rückenschutzbügel ¾ | 4 | 4 | 8 | 8 | 8 | 8 | 8 | 8 | 12 | |
| Verbinder für Doppelring | 2 | 2 | 4 | 4 | 4 | 4 | 4 | 4 | 6 | |
| Umsteigeplattform | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | |
| Steigleiternverbinder | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 10 | 8 | |
SteigLeiter, mehrzügig nach DIN 18799-1 mit Rückenschutz (Personenkreis B = Höhe der Leiternabschnitte max. 10,0 m)
| Steighöhe bis ca. m | 10,64 | 11,76 | 12,60 | 13,44 | 14,28 | 15,12 | 15,96 | 17,08 | 17,92 | 18,76 | |
| Leiternlänge incl. Ausstiegsholm ca. m | 11,74 | 12,86 | 13,70 | 14,54 | 15,38 | 16,22 | 17,06 | 18,18 | 19,02 | 19,86 | |
| Stahl, verzinkt | Art.-No. | 836106 | 836113 | 836120 | 836137 | 836144 | 836151 | 836168 | 836175 | 836182 | 836199 |
| Aluminium | Art.-No. | 838469 | 838476 | 838483 | 838490 | 838506 | 838513 | 838520 | 838537 | 838544 | 838551 |
| Leiternteil 1,96 m | – | 2 | 1 | – | – | – | – | – | – | – | |
| Leiternteil 2,80 m | 2 | 1 | 2 | 3 | 2 | 1 | – | 3 | 2 | 1 | |
| Leiternteil 3,64 m | 2 | 2 | 2 | 2 | 3 | 4 | 5 | 3 | 4 | 5 | |
| Ausstiegsholm | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| Maueranker starr (Abstand 200 mm) | 18 | 18 | 20 | 20 | 20 | 22 | 24 | 24 | 26 | 26 | |
| Rückenschutzbügel, Ø 700 mm | 8 | 9 | 9 | 10 | 11 | 11 | 12 | 13 | 13 | 14 | |
| Rückenschutzstrebe, Länge 3000 mm | 19 | 21 | 23 | 24 | 24 | 28 | 28 | 28 | 31 | 33 | |
| Rückenschutzbügel ¾ | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| Verbinder für Doppelring | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| Umsteigeplattform | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| Steigleiternverbinder | 4 | 6 | 6 | 6 | 6 | 6 | 6 | 8 | 8 | 8 | |
