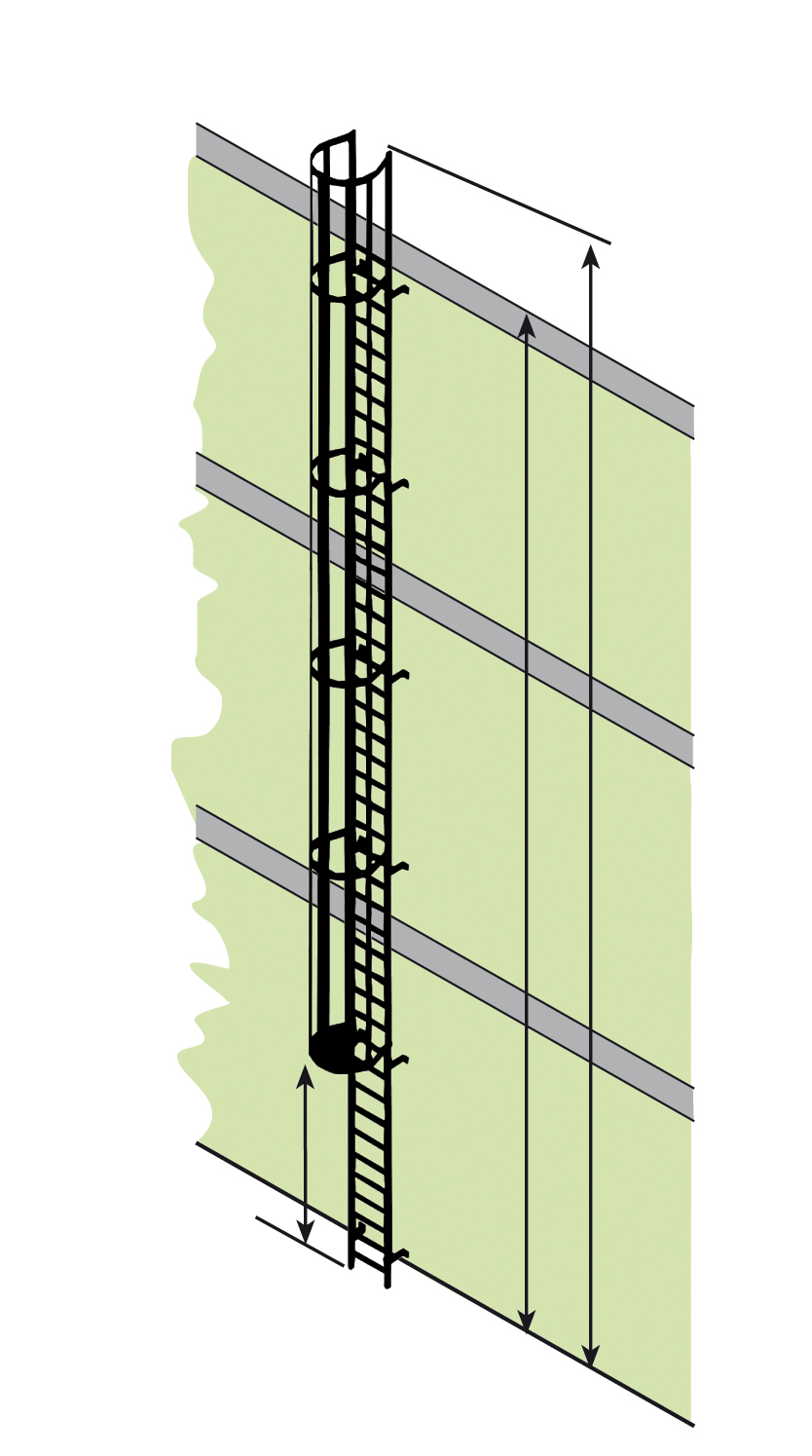

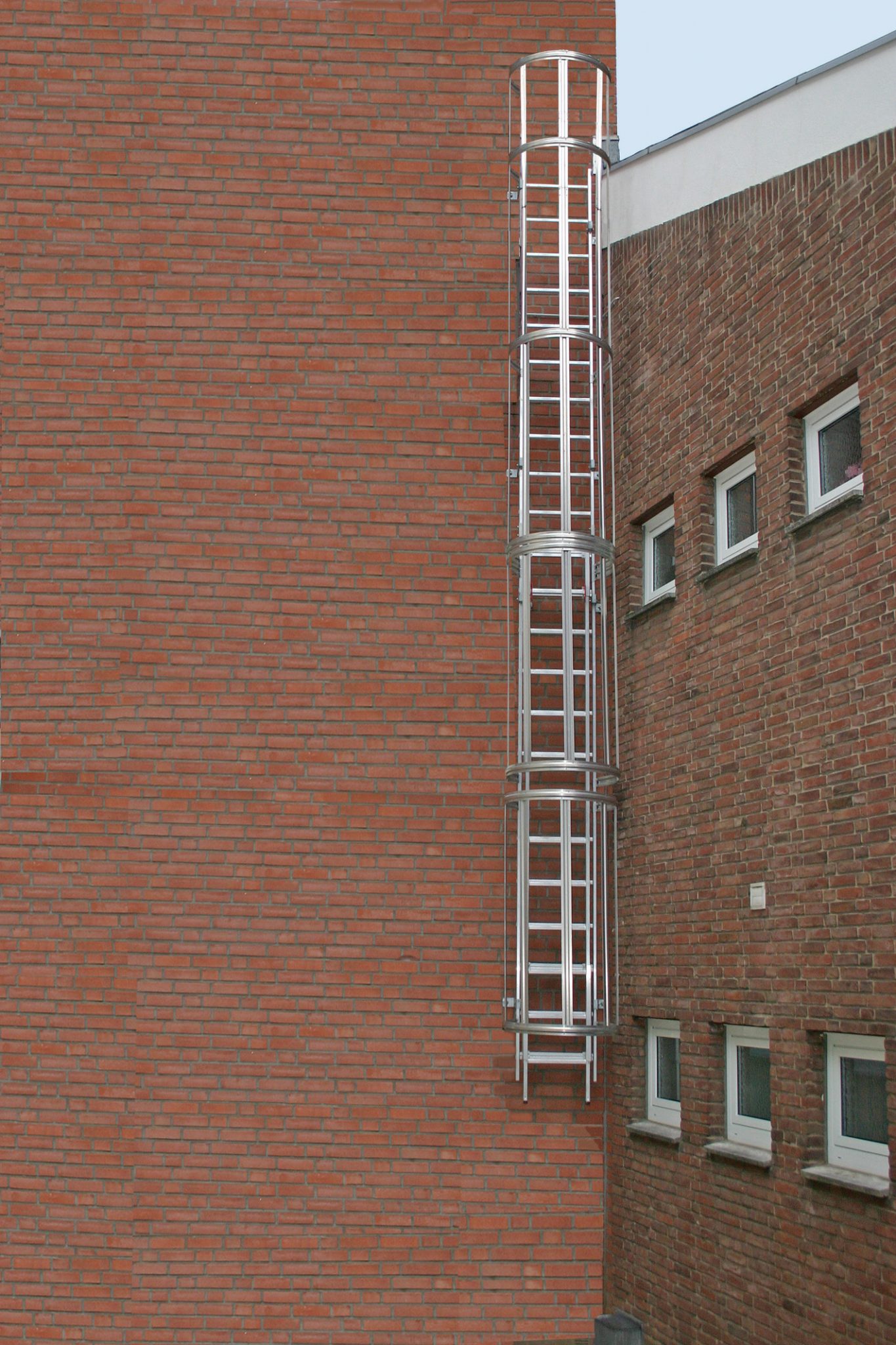

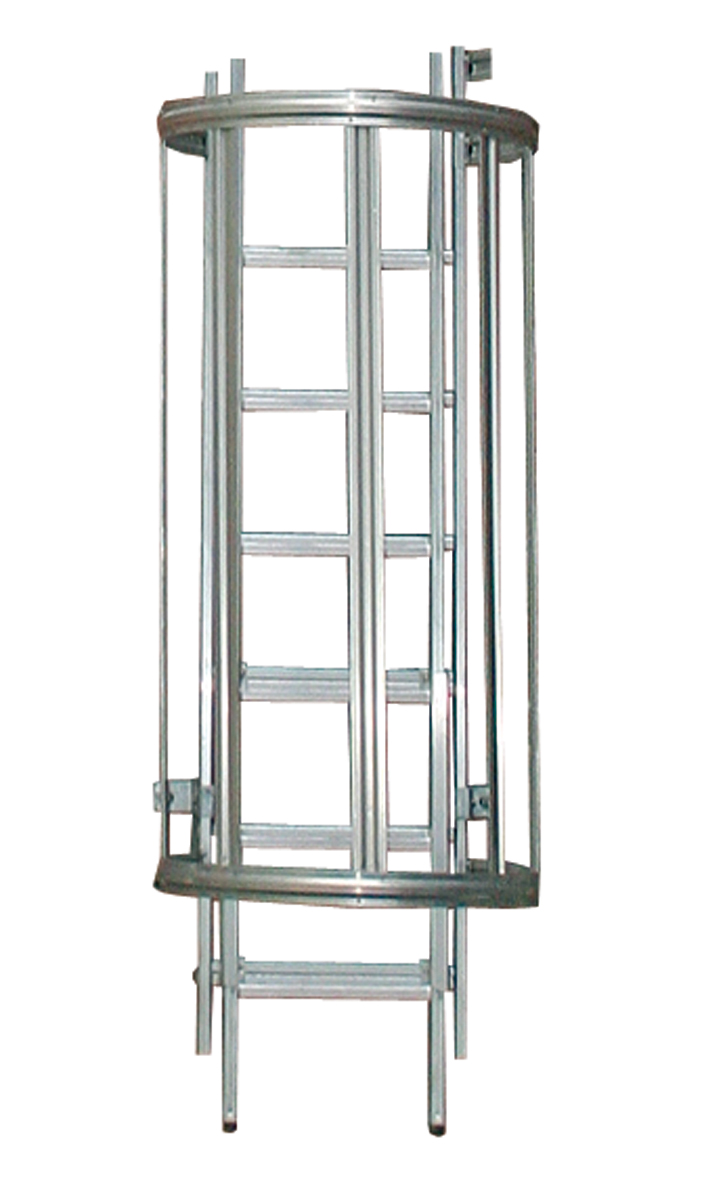

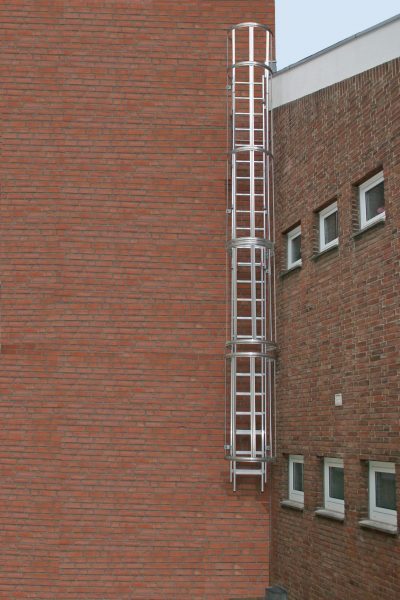

KRAUSE Échelle à crinoline sur édifice à une section selon DIN 18799-1

Échelle à crinoline à une section selon Din 18799-1 jusque max 10m de hauteur ; avec sécurisation de dos indispensable à partir de 5m de hauteur

A respecter :
– à partir d’un risque de chute de plus de 5 m : une crinoline est obligatoire dans la mesure où l’architecture
le permet.
– à partir d’un risque de chute de plus de 10 m : l’échelle fixe doit être construite en sections décalées.
Chaque section d’échelle ne doit pas dépasser 10 m.
– exception : si, pour des raisons architecturales, un décalage n’est pas possible, la section d’échelle fixe
pourra alors dépasser 10 m. Dans ce cas-là, la plate-forme de changement doit être remplacée par un
palier de repos rabattable
– pour les passerelles latérales, les éléments d’échelle doivent être situés à un niveau supérieur.
– pour les endroits non sécurisés de sortie, il est recommandé d’installer des garde-corps aux deux côtés
de l’échelle fixe (voir norme DIN EN ISO 14122-4)
– si l’écart à la sortie est supérieur à 75 mm, veuillez commander une marche de sortie.
– il est recommandé d’installer à la sortie une porte de sécurité.

Description

Steighöhe bis ca. m4,765,606,447,288,409,52
Leiternlänge incl. Ausstiegsholm ca. m5,866,707,548,389,5010,62
Stahl, verzinktArt.-No.836205836212836229836236836243836250
AluminiumArt.-No.838407838414838421838438838445838452
Leiternteil 1,96 m12
Leiternteil 2,80 m12132
Leiternteil 3,64 m12
Ausstiegsholm222222
Maueranker starr (Abstand 200 mm)68881012
Rückenschutzbügel, Ø 700 mm45567
Rückenschutzstrebe, Länge 3000 mm710101215
Steigleiternverbinder222246
